Neubau einer 2-Feld-Turnhalle und Einbau eines BHKWs an der Ostetalschule
Sport + Freizeit
Bauherr
Samtgemeinde Sittensen
Architekt
Martin Menzel Architekten Ingenieure
Ort
Sittensen
Fertigstellung
2020
Leistungen
Sanitär · Heizung · Lüftung
Besonderheiten

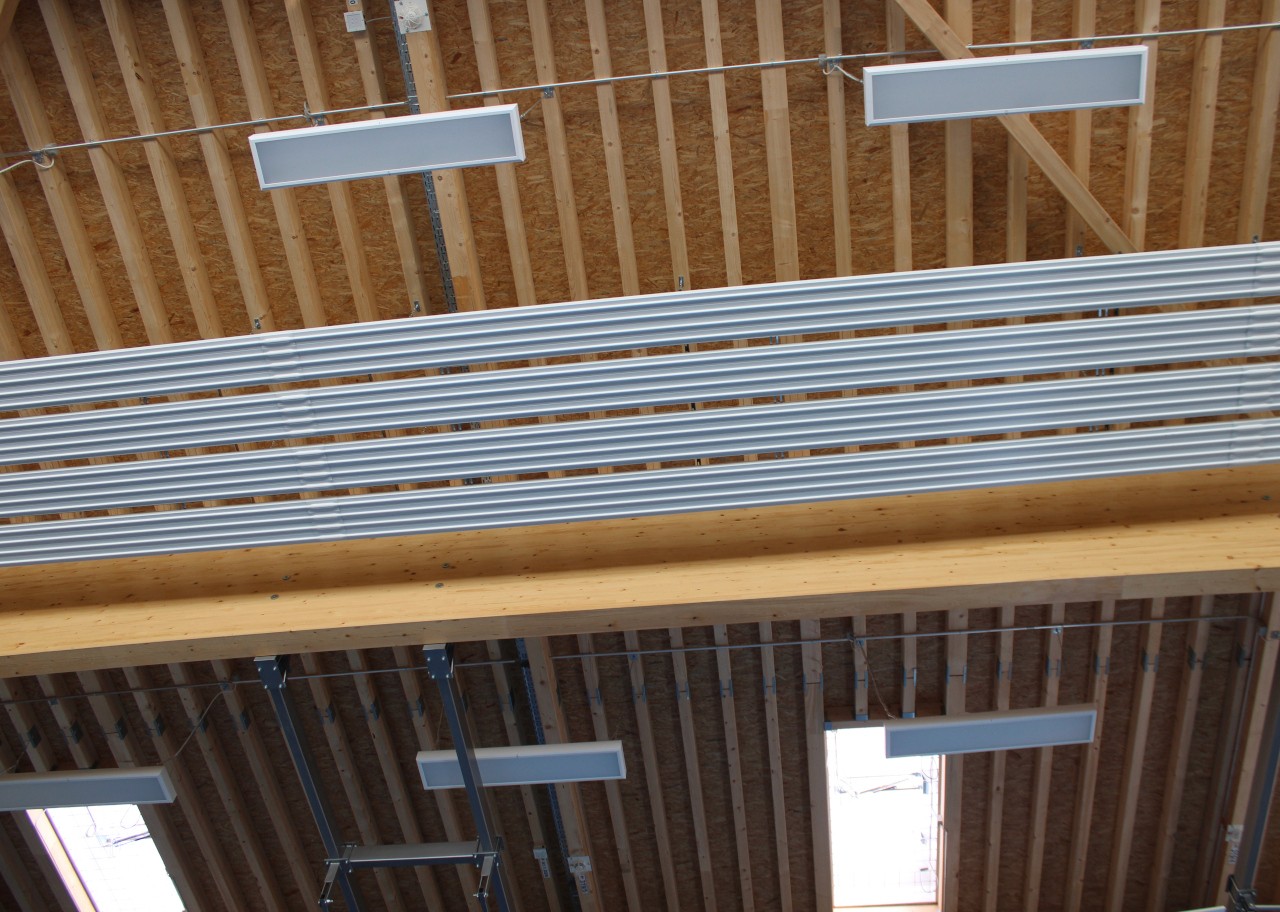

Blockheizkraftwerk (BHKW) Deckenstrahlplatten
Leistungsphasen
1 bis 9
Ausgangssituation

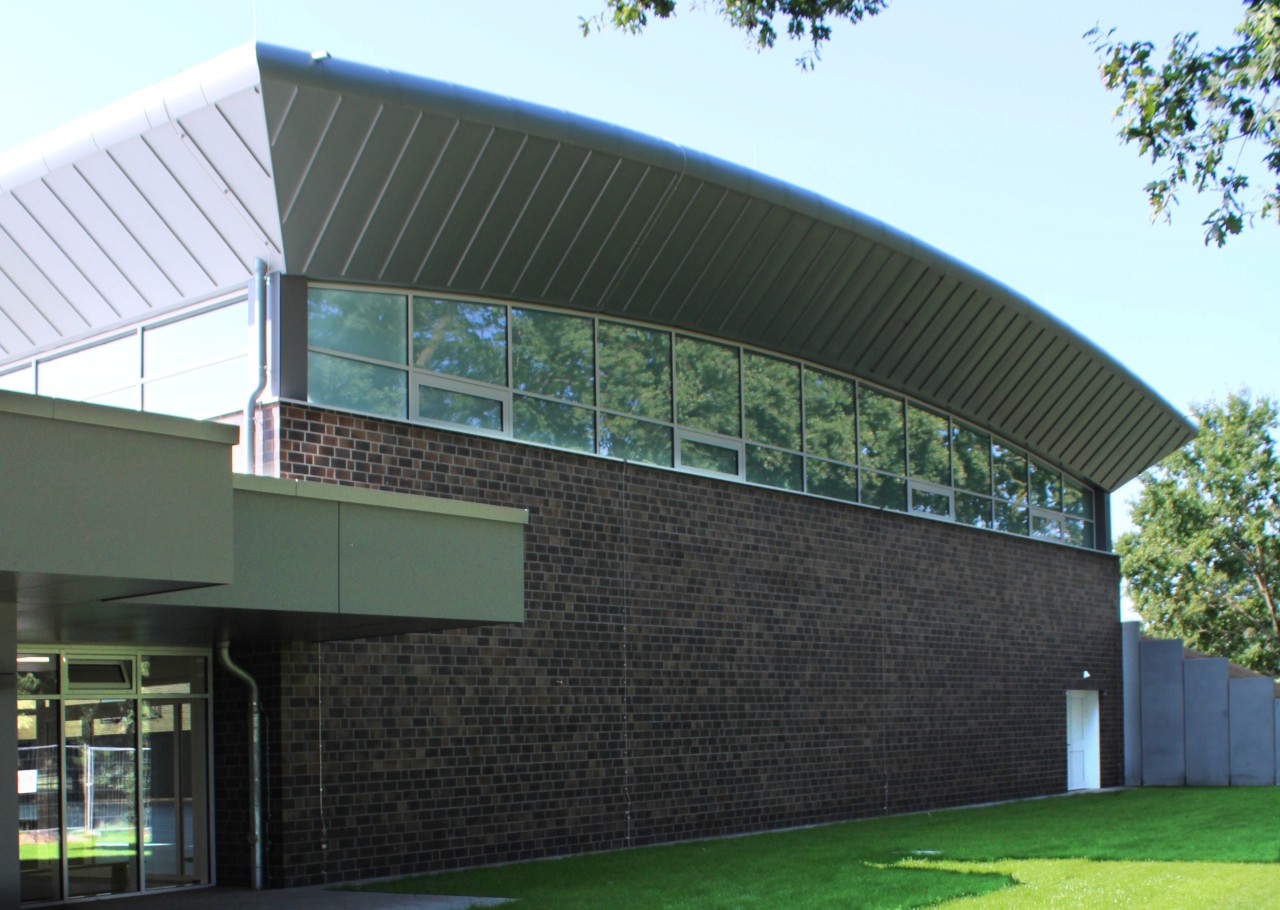

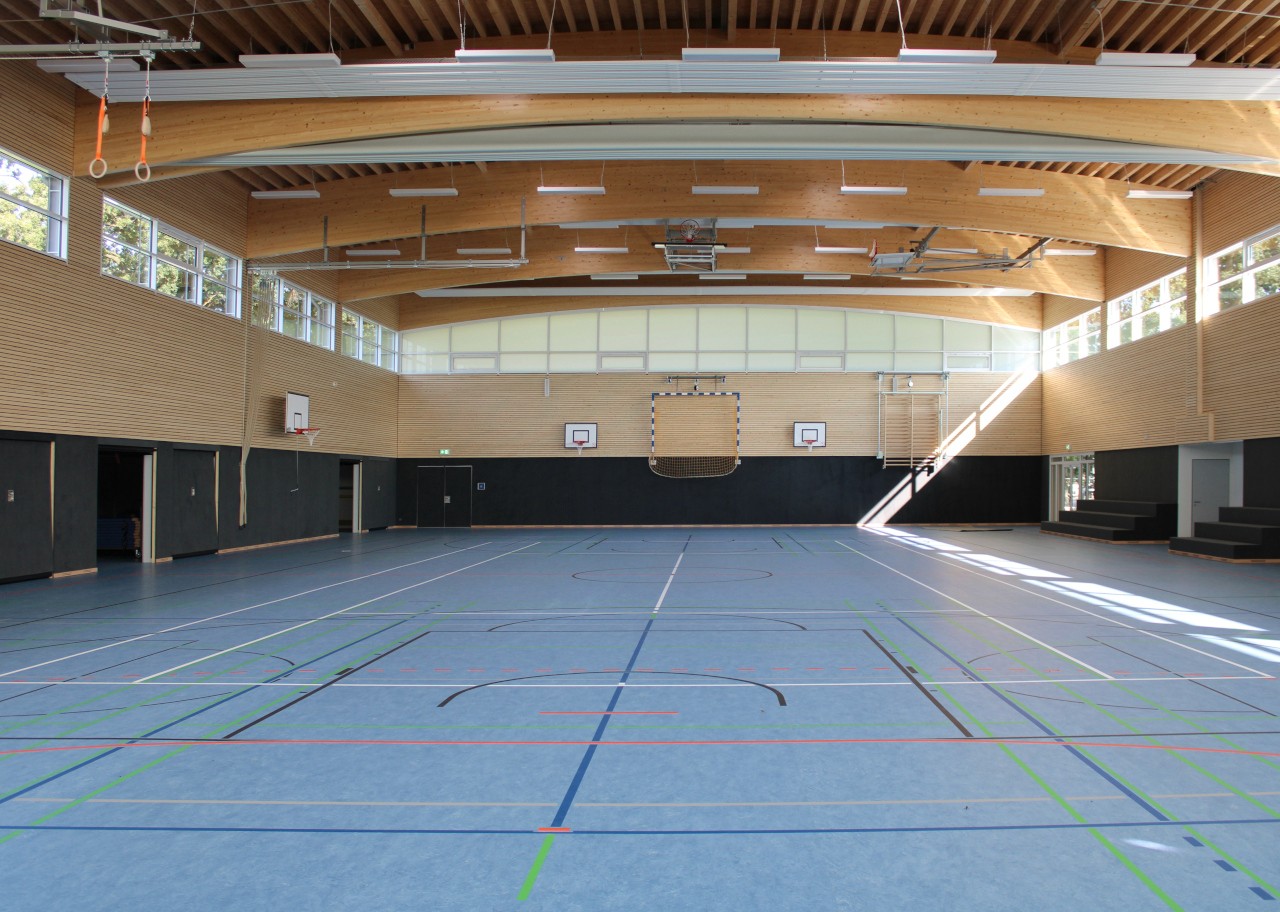

Für die Ostetalschule in Sittensen – eine Kooperative Gesamtschule (KGS) – wurde eine neue 2-Feld-Turnhalle errichtet, da die Kapazitäten der vorhandenen Sporthalle nicht mehr ausreichten. Die neue Turnhalle wurde behindertengerecht neben der alten Mehrfachhalle erbaut. Der Technikraum und ein großer Schulungsraum für Sporttheorie bilden zusammen mit dem Foyer den Verbindungstrakt zur alten Mehrfachhalle.
Das neue Blockheizkraftwerk (BHKW) wurde für das gesamte Schulzentrum geplant und in der Heizzentrale der KGS installiert.
Umsetzung
In der Heizzentrale der Schule wurde die Wärmeerzeugung (2 Heizkessel mit 480 bzw. 460 kW) durch ein Blockheizkraftwerk ergänzt, das Wärme und Strom gleichzeitig erzeugt. Die Leistung des BHKWs beträgt 50 kW elektrisch und 100 kW thermisch. Die neue 2-Feld-Turnhalle ist über eine Fernleitung an die Heizzentrale angeschlossen und wird mit Deckenstrahlplatten beheizt. Der Heizungsverteiler befindet sich im Technikraum der neuen Halle.
Zur Be- und Entlüftung der Umkleiden, Wasch- und Duschräume und WCs wurde im Technikraum ein Kompaktlüftungsgerät mit Wärmerückgewinnung und einem Volumenstrom von 2.000 m³/h aufgestellt. Die Räume wurden mit Tellerventilen und Drallauslässen ausgestattet.

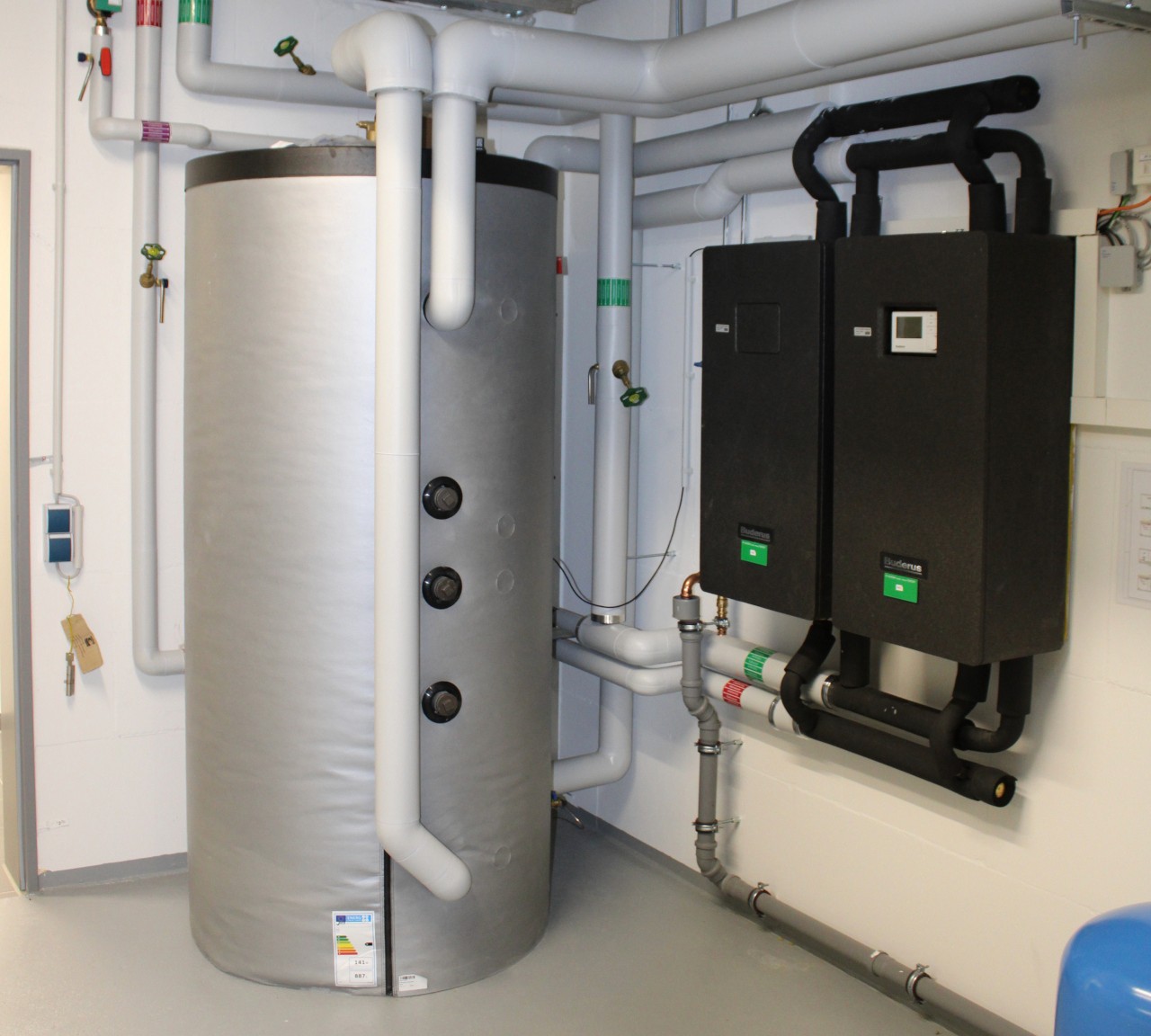

Im Technikraum wurde für die Warmwasserbereitung ein Pufferspeicher mit 1.500 Litern Inhalt und eine Frischwasserstation installiert. Alle Armaturen wurden als elektronische Armaturen ausgeführt.
