Sanierung der Heizungsanlage in der kath. Pfarrkiche St. Saturnina in Neuenheerse
Kirchen + Denkmale
Bauherr
Kath. Pfarrgemeinde St. Saturnina
Architekt
Tebel und Partner Architekten
Ort
Bad Driburg - Neuenheerse
Fertigstellung
2018
Leistungen
Heizung · Lüftung · Regelung
Besonderheiten
klimastabilisierendes Lüften
Leistungsphasen
1 bis 3, 5 bis 9
Ausgangssituation
Die Ursprünge der ehemaligen Stiftskirche St. Saturnina reichen bis ins 9. Jh. zurück. Im heutigen Kirchbau sind Bauteile der romanischen Säulenbasilika aus dem 12. Jh. und des (teilweisen) Umbaus zur gotischen Hallenkirche im 14. Jh. erkennbar. Der Eindruck des Kircheninneren ist geprägt von barocken Umbauten Ende des 17. Jh. Unter Chor und Vierung befindet sich eine Hallenkrypta aus dem 12. Jh., unter Kapitelsaal und Sakristei Schatzkammer und Marienkapelle.
Wegen massiver Feuchtigkeitsprobleme durch aufsteigende Nässe (Wasserader) sollte die Pfarrkirche gezielt belüftet werden können, um die wertvolle historische Einrichtung vor Feuchtigkeit und Schimmel zu schützen.
Umsetzung
Die Kirche wird seit 1991 mit einer dezentralen Warmwasser-Umluftheizung beheizt. In Kirche und Krypta sind mehrere Warmluft-Bodenstationen verbaut. Es wurden zwei Gas-Brennwertwärmeerzeuger installiert. Kirche, Krypta, Sakristei, Schatzkammer und Lüftung erhielten getrennte Regelkreise, um die Heizfunktionen an die jeweilige Raumsituation und Ausstattung anpassen zu können.

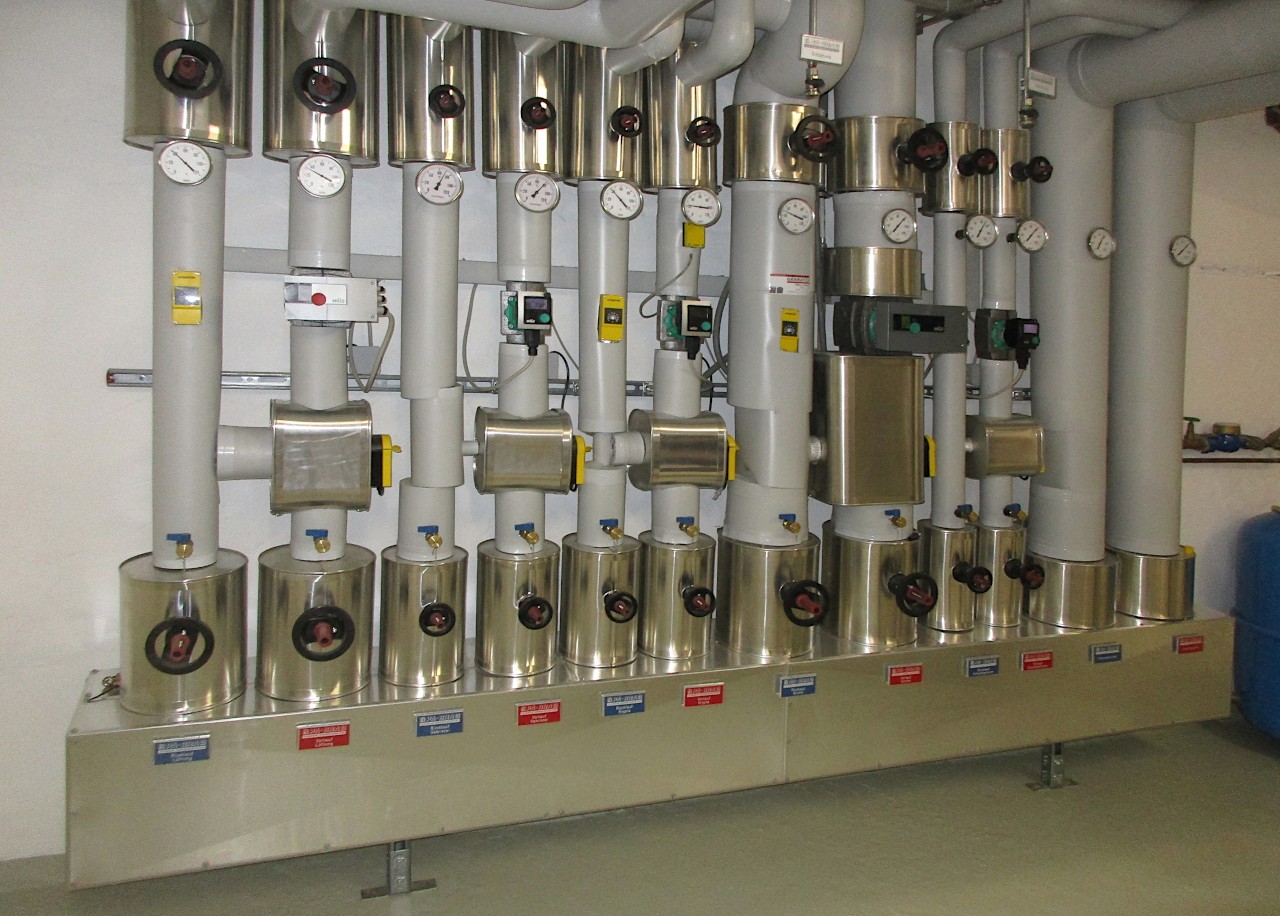

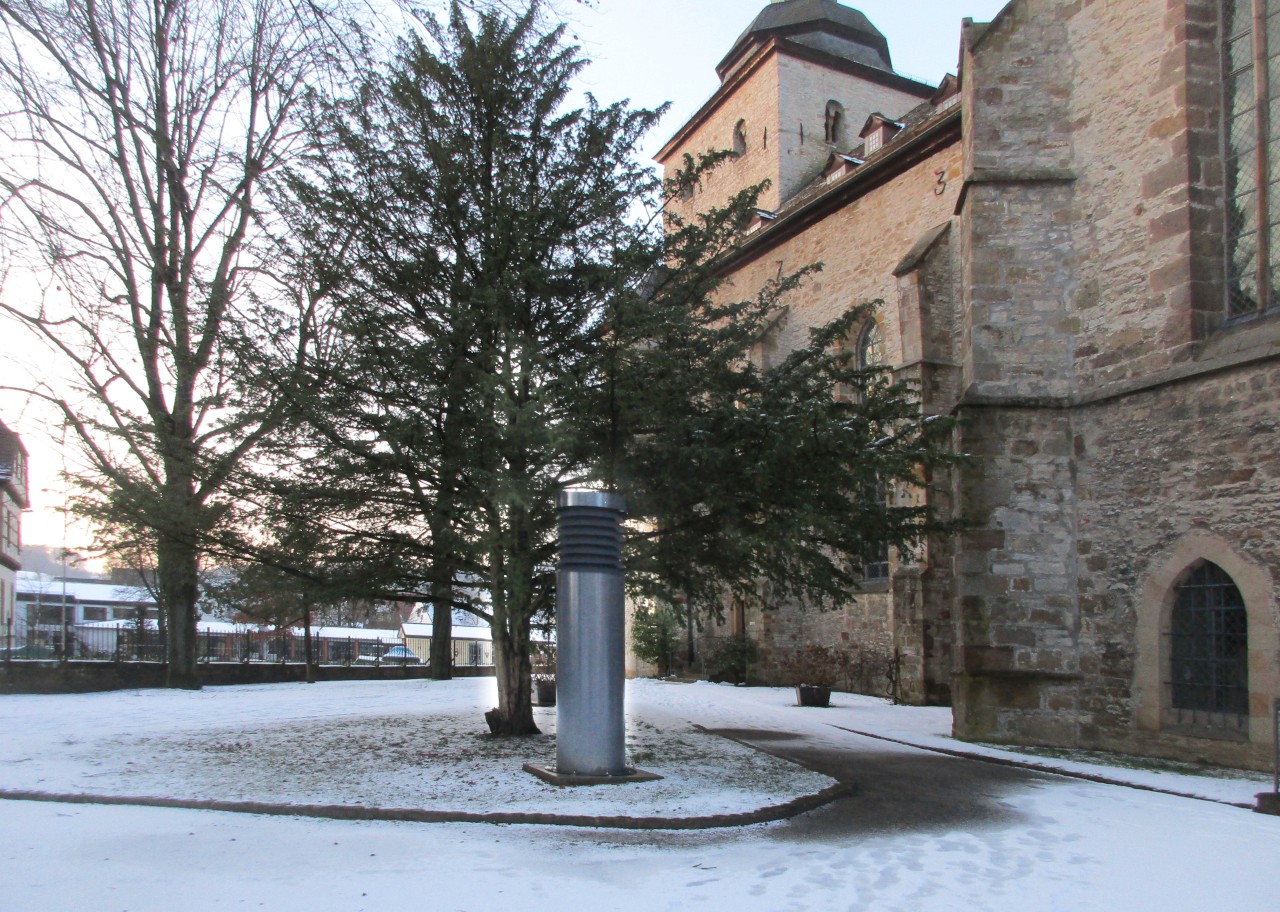

Im Heizraum wurde ein Lüftungsgerät (7.000 m³/h) installiert, das über einen flachen Luftkanal unter der Decke an einen Außenluftansaugturm angeschlossen ist. Auf der Südseite des Kirchenraums wurde ein Frischluftgitter in den Boden eingelassen, über das die vorgewärmte Außenluft dem Raum zugeführt werden kann.
Die Abluft wird über öffenbare Fensterflügel abgeführt. Die Fensterflügel wurden hierzu mit elektrischen Stellmotoren ausgestattet. Zusätzlich wurde eine elektromotorisch betriebene Abluft im Schlussstein des Gewölbes geschaffen und für die Turmkapelle eine separate feuchteabhängige Abluft erstellt.
Eine neue Mikroprozessor-Regelanlage wurde installiert, die die Raumlufttemperatur feuchteabhängig steuert. Über die Software-Ergänzung des klimastabilisierenden Lüftens besteht die Möglichkeit, bei günstigeren außenklimatischen Bedingungen Außenluft in den Kirchenraum zu transportieren und die feuchtebelastete Raumluft über die geöffneten Fensterflügel abzuführen.
